Conexiones de montaje del sistema KARKASYS

Nodos de montaje VU-CONNECT, HOOK-BRACKET y TELEBRACKET — son soluciones técnicas integradas para la instalación de paneles de fachada, bloques de ventanas y elementos estructurales del sistema KARKASYS en varios tipos de esquemas constructivos de edificios.

Cada una de las soluciones ha sido diseñada teniendo en cuenta:

• la eliminación de soldaduras y procesos húmedos,

• un montaje rápido y preciso,

• la continuidad térmica,

• instalación oculta dentro de paneles o del armazón.

Conexiones de montaje

KARKASYS

FixKIT

Soporte ajustable

en ensamblaje

Mecanismo

de regulación

Soporte

amplificador

paneles

Unión horizontal de paneles

Soporte en la losa del techo

Unión vertical de paneles

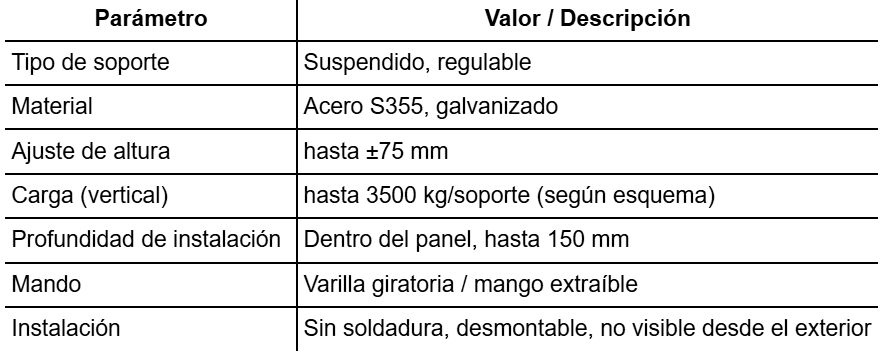

HOOK-BRACKET

Soporte de montaje regulable para paneles colgantes

HOOK-BRACKET es un soporte de montaje extraíble con un dispositivo de sujeción en forma de gancho y un mecanismo de regulación vertical incorporado. Está diseñado para la instalación de paneles de fachada PanelKIT, PanelCORE y otros módulos KARKASYS en edificios con estructura de hormigón armado.

Propósito y área de aplicación

• Se utiliza en la instalación colgante de paneles en el borde de la losa;

• Proporciona un anclaje seguro y regulable a la placa de soporte, fijada en la losa de hormigón;

• Se instala en los nodos de asiento de fábrica en las esquinas del panel (dentro de la viga térmica ThermoBEAM);

• Compatible con cualquier losa (con superficie de hormigón, metálica o de madera con fijación por anclaje).

Estructura y principio de funcionamiento

• El elemento principal es un gancho metálico, colgado de arriba hacia abajo sobre la placa de soporte, previamente fijada con anclajes en la losa;

• El gancho está conectado a un mecanismo de transmisión vertical móvil que permite ajustar con precisión la posición del panel en altura;

• La rotación se realiza mediante una manija giratoria que está incluida en el kit (o un vástago extraíble);

• Después de colgar y ajustar, el panel automáticamente ocupa la posición de diseño sin sujetadores adicionales;

• El soporte trabaja a corte y extracción, soportando la carga vertical principal del panel.

Diagrama de montaje

1. Instalación de la placa de soporte en la losa (con anclajes);

2. Integración simple de HOOK-BRACKET en el panel (en el vaso de montaje en esquina);

3. Colgar el panel de arriba hacia abajo con un encaje preciso del gancho sobre la placa de soporte;

4. Ajuste en altura mediante tornillo;

5. Fijación de la posición y continuación del montaje de paneles adyacentes.

Soportes fijados

a las estructuras

Elementos en ensamblaje

Soporte de esquina

refuerzo

de panel

Parte móvil

del soporte

Soportes fijados

a las estructuras

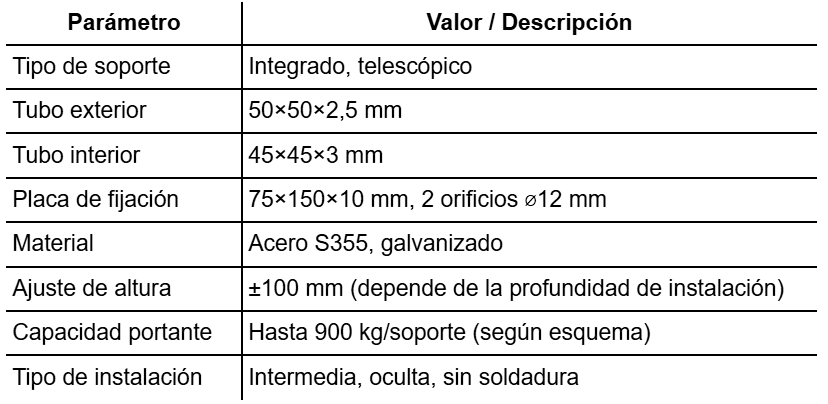

TELEBRACKET

Soporte telescópico para la fijación de paneles entre los forjados

TELEBRACKET — es un soporte telescópico incorporado que proporciona la fijación de paneles de fachada o de pórtico entre las losas de los forjados al instalar en un marco de hormigón. La construcción permite un ajuste vertical y una fijación segura del panel en el lugar sin utilizar soldadura ni procesos húmedos.

Propósito y ámbito de aplicación

• Se utiliza para la integración de paneles y bloques de ventanas (pórticos) en el espacio entre los forjados (instalación entre pisos);

• Proporciona soporte ajustable y fijación del panel o pórtico en la posición de diseño;

• Se instala en el conjunto de fábrica en el extremo del panel, con la posibilidad de montaje oculto;

• Diseñado para su uso en sistemas PanelKIT, PanelCORE, ThermoFRAME, cuando se utiliza un marco de hormigón en el edificio.

Construcción y principio de funcionamiento

• El soporte consta de dos tubos cuadrados:

• Exterior — 50×50×2,5 mm

• Interior móvil — 45×45×3 mm

• En la parte superior del tubo interior se suelda una placa de montaje (grosor 10 mm, ancho 75 mm, longitud 150 mm) con dos orificios ⌀12 mm, con un retiro de 35 mm desde los bordes;

• Después de instalar el panel en su lugar, el instalador eleva o baja suavemente el elemento interno, logrando una posición precisa;

• Luego se fija la placa a la parte inferior del forjado superior (o a la guía superior) con pernos de anclaje.

Esquema de instalación

1. Instalación de fábrica TELEBRACKET en el extremo del panel o pórtico;

2. Elevación del panel a su lugar entre los forjados;

3. Ajuste en altura — hasta alcanzar la marca de diseño;

4. Fijación anclada de la placa de montaje al forjado superior;

5. Finalización de la instalación y colocación del siguiente panel / pórtico.

Ensamblaje de vigas con soporte en ángulo

en los niveles superiores

Esquema de instalación

de losas de entrepiso

VU-conector

Ventajas de VU-CONNECT:

• Montaje oculto — sin nodos visibles en la fachada o en el interior.

• Sin soldaduras ni procesos húmedos — ideal para la fabricación industrializada.

• Mayor precisión — la fijación geométrica elimina las desviaciones.

• Rapidez de instalación — ensamblaje en segundos sin herramientas.

• Conexión desmontable — adecuada para estructuras temporales y reutilización.

Características constructivas:

• Conexión de postes CoreFRAME con los paneles de piso (por ejemplo, FloorKIT).

• Unión de vigas y marcos horizontales.

• Uniones en vertical en postes de varios niveles.

Soporte de anclaje (suela)

Montaje de vigas y soporte

en el soporte de montaje

VU-CONNECT

Conexión oculta “cuña doble — cola de golondrina”.

Elemento de montaje clave del sistema KARKASYS. Proporciona una conexión rápida y fiable de perfiles térmicos ThermoBEAM en el marco sin necesidad de soldadura, tornillos o procesos húmedos.

Principio de funcionamiento

• Consiste en dos elementos conectores:

• Elemento inferior (parte receptora) — se fija dentro del soporte o viga de nivel inferior.

• Elemento superior (cuña insertable) — entra en la ranura de abajo hacia arriba bajo su propio peso o con un ligero esfuerzo.

• La geometría de la cuña doble con perfil de cola de golondrina proporciona:

• Centrado automático al ensamblar,

• Protección contra desplazamientos y holguras,

• Mayor resistencia en la unión.

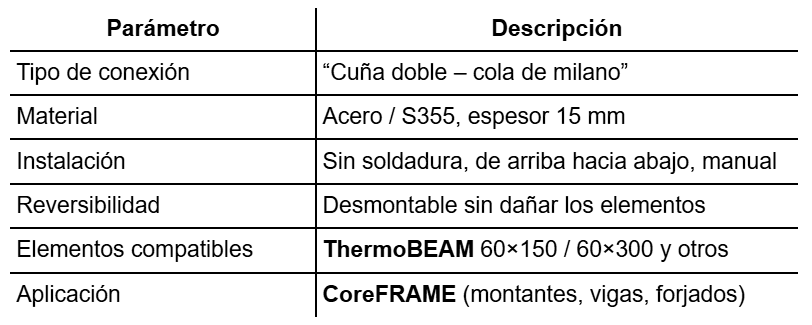

Especificaciones técnicas
