Монтажные соединения системы KARKASYS

Монтажные узлы VU-CONNECT, HOOK-BRACKET и TELEBRACKET — это интегрированные технические решения для установки фасадных панелей, оконных блоков и несущих элементов системы KARKASYS в различных типах конструктивных схем зданий.

Каждое из решений разработано с учётом:

• отказа от сварки и мокрых процессов,

• быстрого и точного монтажа,

• теплотехнической непрерывности,

• скрытой установки внутри панелей или каркаса.

Монтажные соединения

KARKASYS

FixKIT

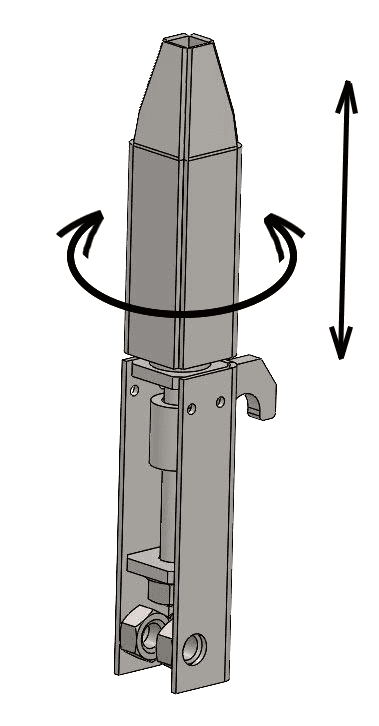

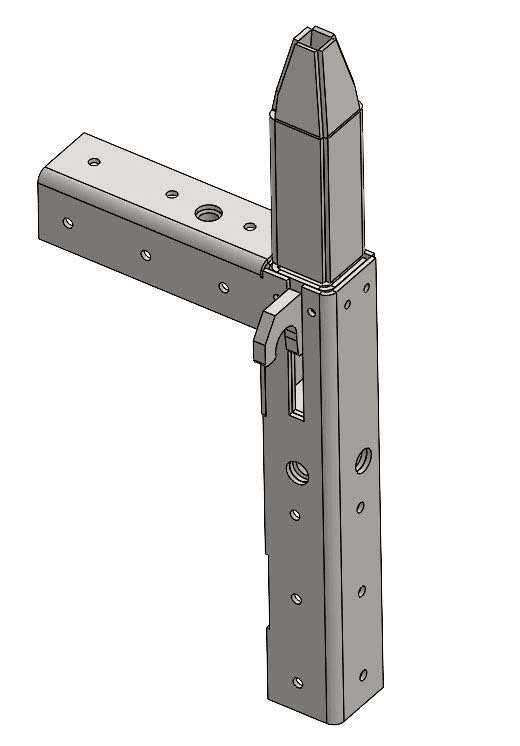

Регулируемый кронштейн

в сборе

Механизм

регулировки

Кронштейн

усилитель

панели

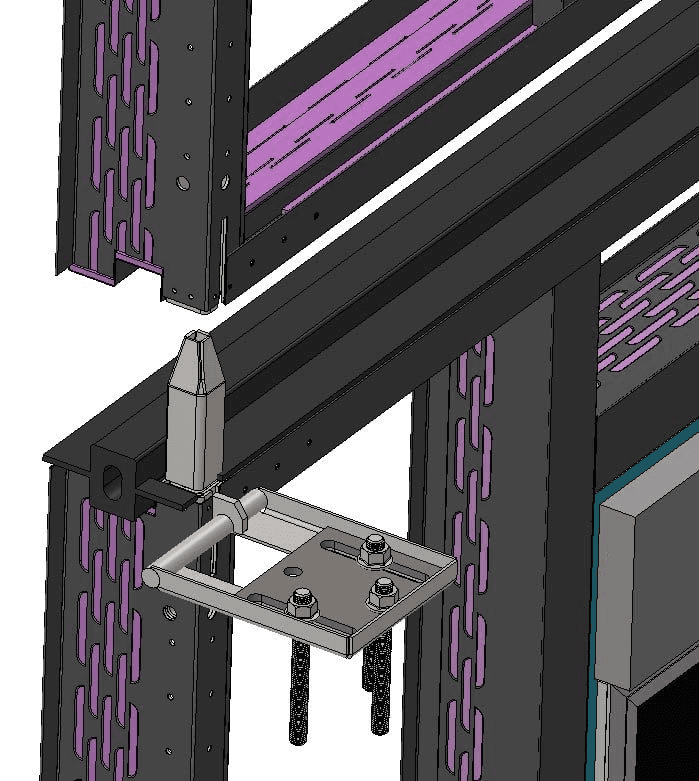

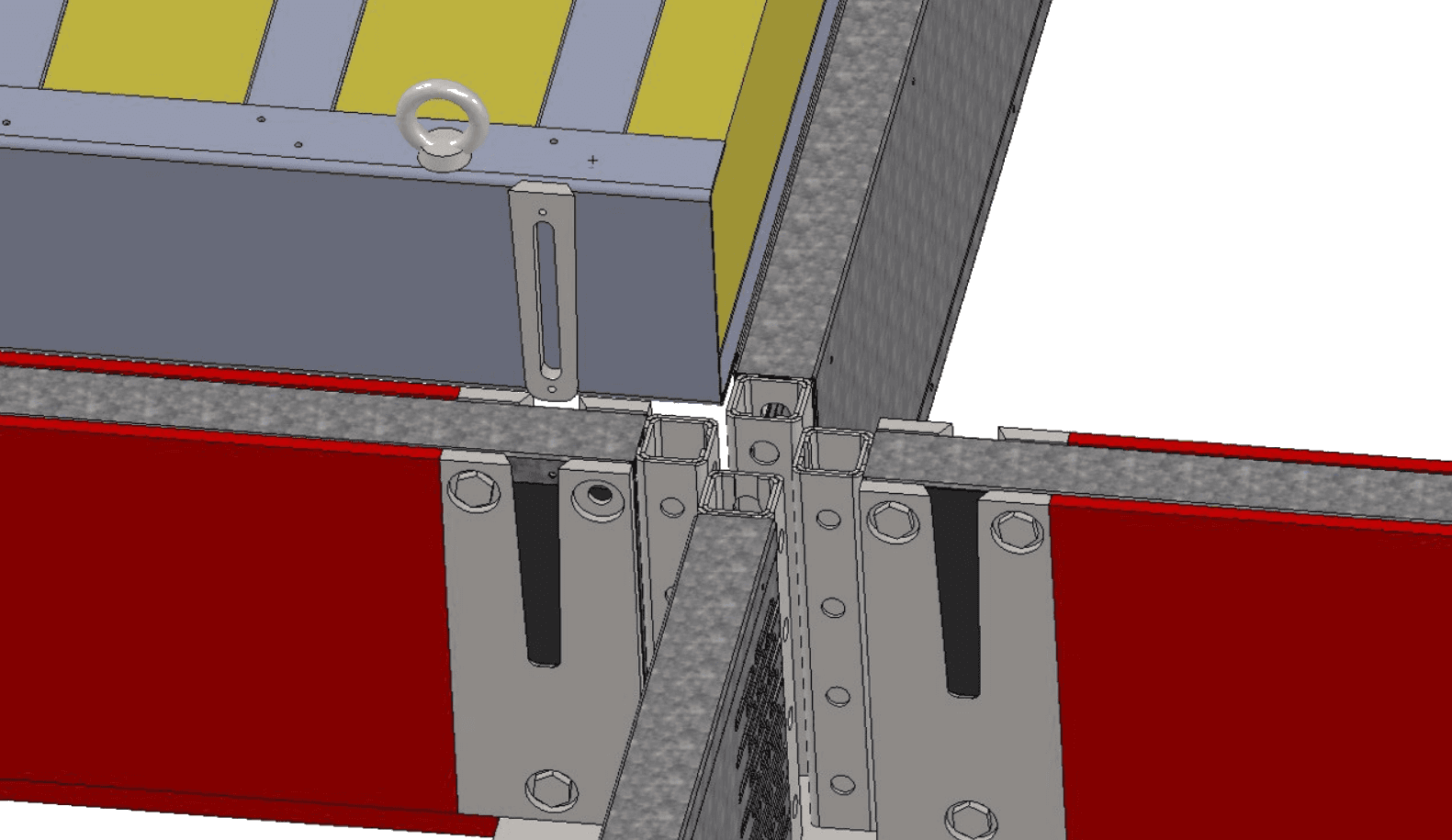

Горизонтальный стык панелей

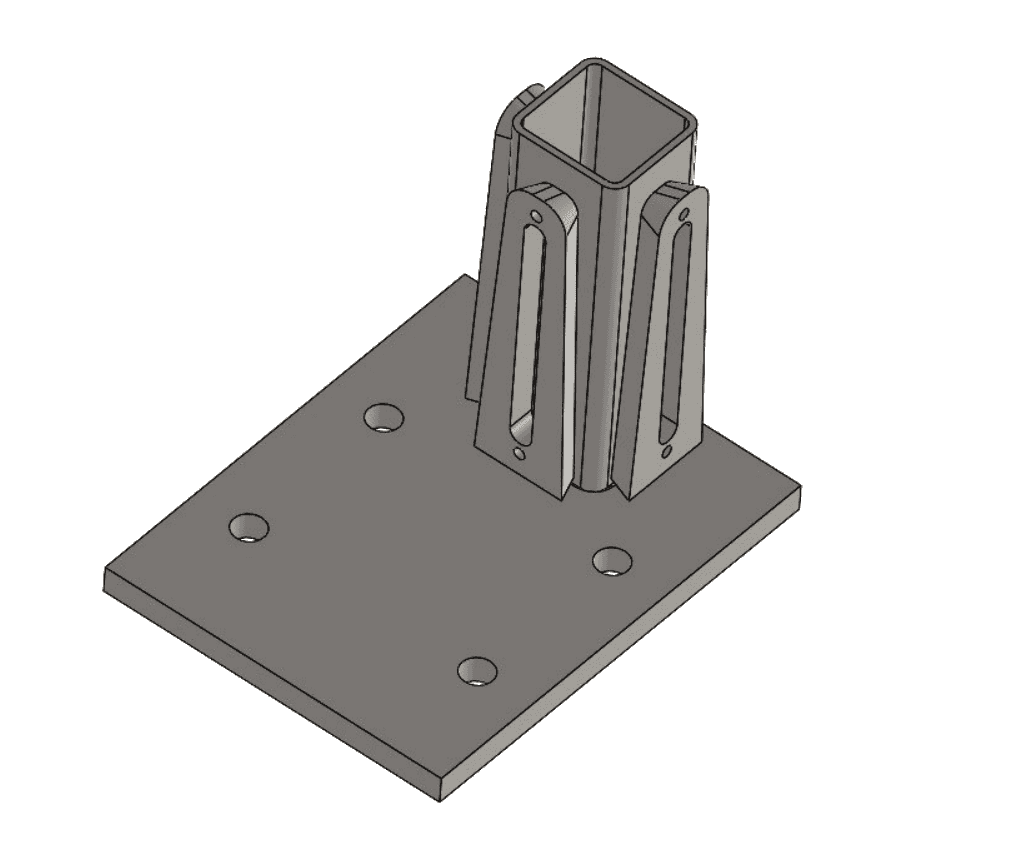

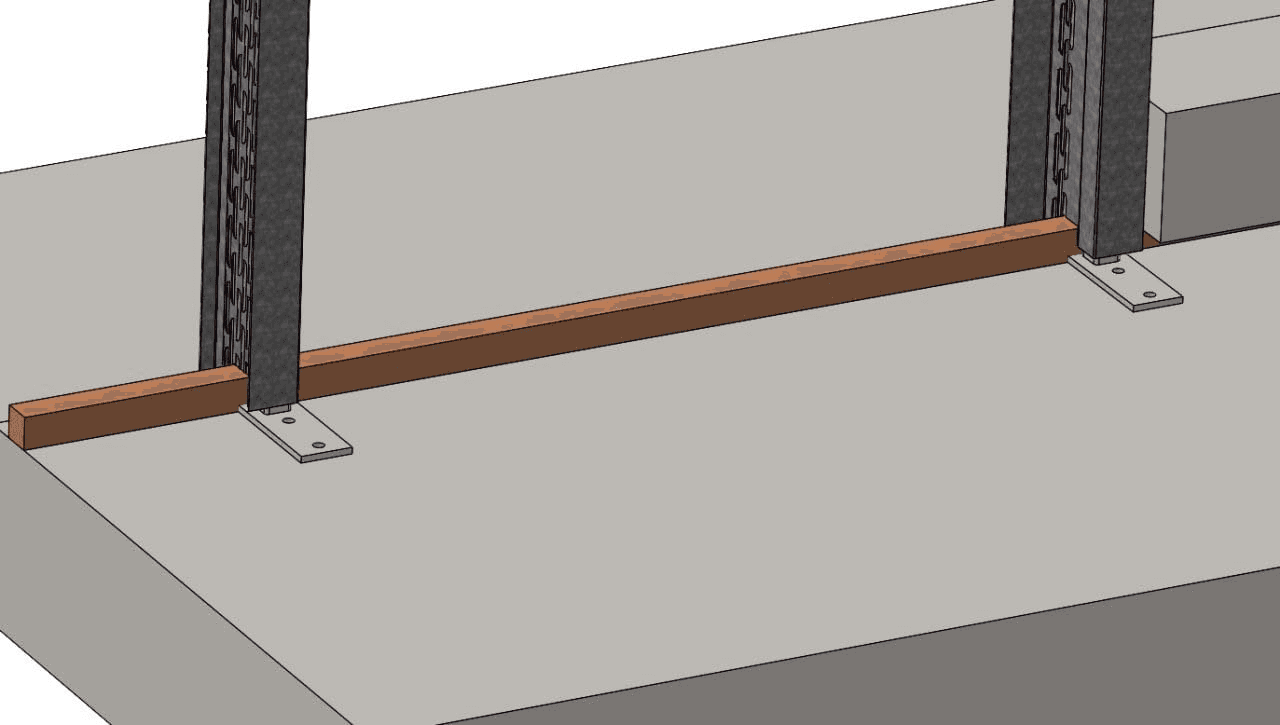

Кронштейн на плиту перекрытия

Вертикальный стык панелей

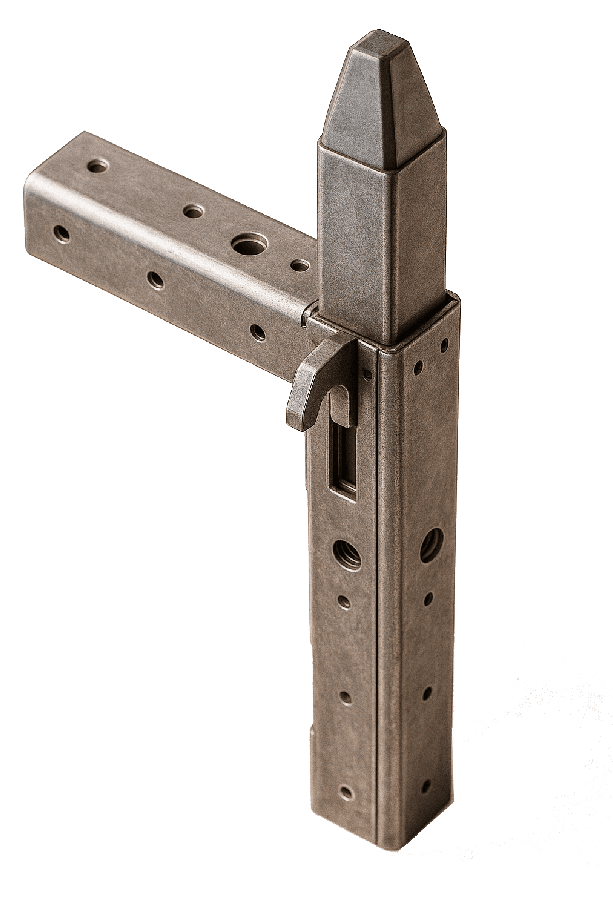

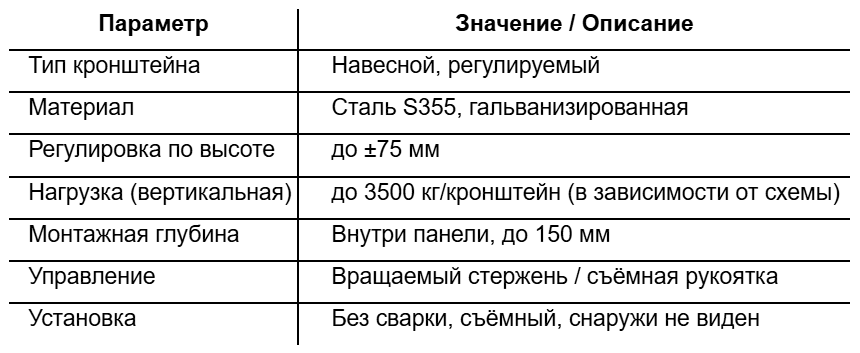

HOOK-BRACKET

Регулируемый монтажный кронштейн для навесных панелей

HOOK-BRACKET — это съёмный монтажный кронштейн с крюкообразным фиксатором и встроенным механизмом вертикальной регулировки. Предназначен для установки фасадных панелей PanelKIT, PanelCORE и других модулей KARKASYS в зданиях с железобетонным каркасом.

Назначение и область применения

• Используется при навесной установке панелей на торец перекрытия;

• Обеспечивает надёжное и регулируемое крепление к опорной пластине, зафиксированной на железобетонной плите перекрытия;

• Устанавливается в заводские посадочные узлы в углах панели (внутри термобалки ThermoBEAM);

• Совместим с любой плитой перекрытия (с бетонной, металлической или деревянной поверхностью с анкерной фиксацией).

Конструкция и принцип действия

• Основной элемент — металлический крючок, навешиваемый сверху вниз на опорную пластину, заранее зафиксированную анкерами в перекрытии;

• Крюк соединён с подвижной вертикальной винтовой передачей, позволяющей точно отрегулировать положение панели по высоте;

• Вращение осуществляется с помощью поворотной рукоятки, входящей в комплект (или съёмного стержня);

• После навешивания и регулировки, панель автоматически занимает проектное положение без дополнительных фиксаторов;

• Кронштейн работает на срез и вырыв, воспринимая основную вертикальную нагрузку панели.

Монтажная схема

1. Установка опорной пластины на перекрытие (с анкерами);

2. Простая интеграция HOOK-BRACKET в панель (в угловой монтажный стакан);

3. Навешивание панели сверху вниз с точным попаданием крюка на опорную пластину;

4. Регулировка по высоте с помощью винта;

5. Фиксация положения и продолжение монтажа соседних панелей.

Нижнее крепление

конструктивных элементов

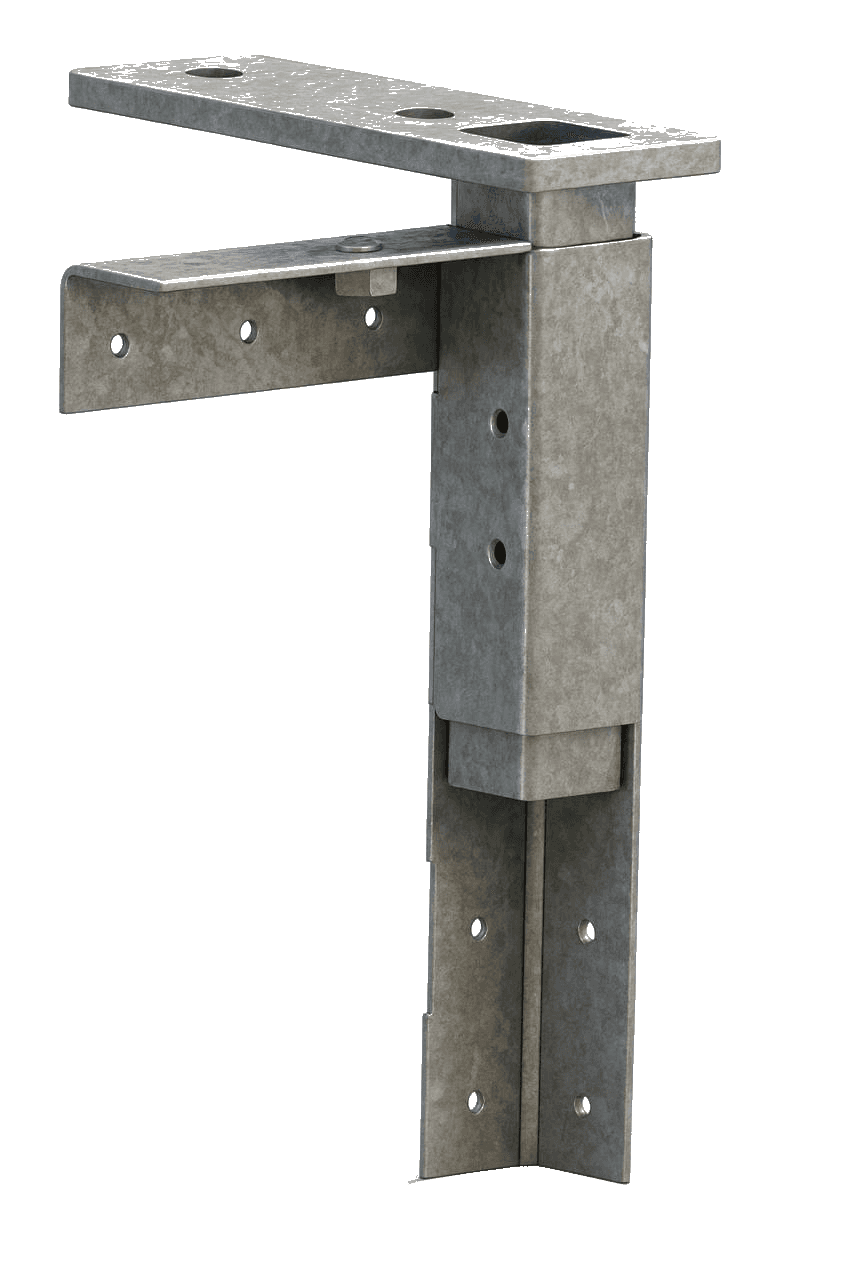

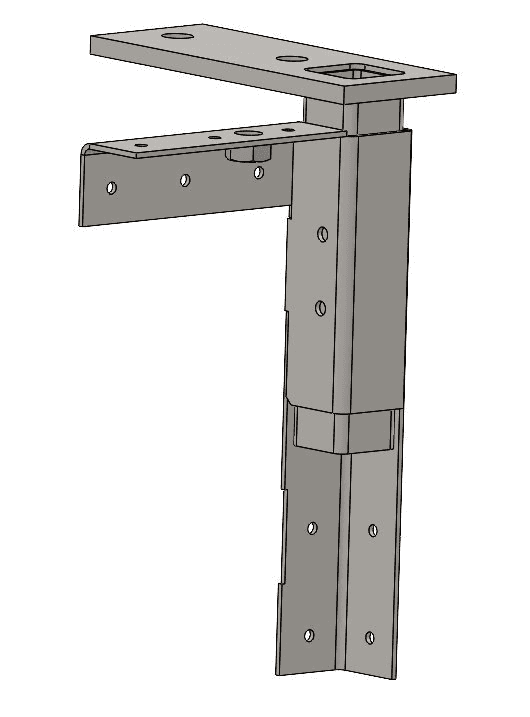

Телескопический кронштейн в сборе

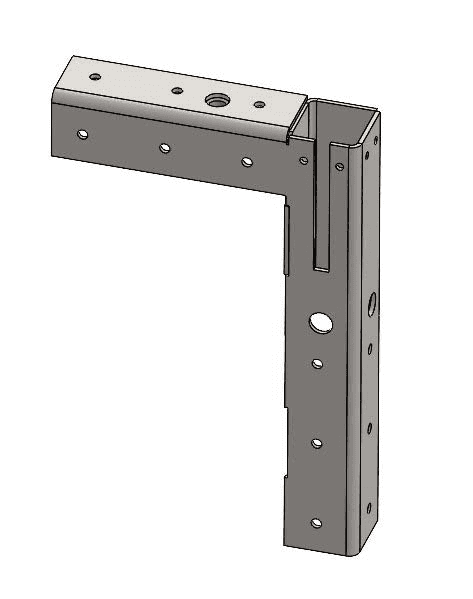

Угловой

кронштейн-усилитель

панели

Подвижная часть

кронштейна

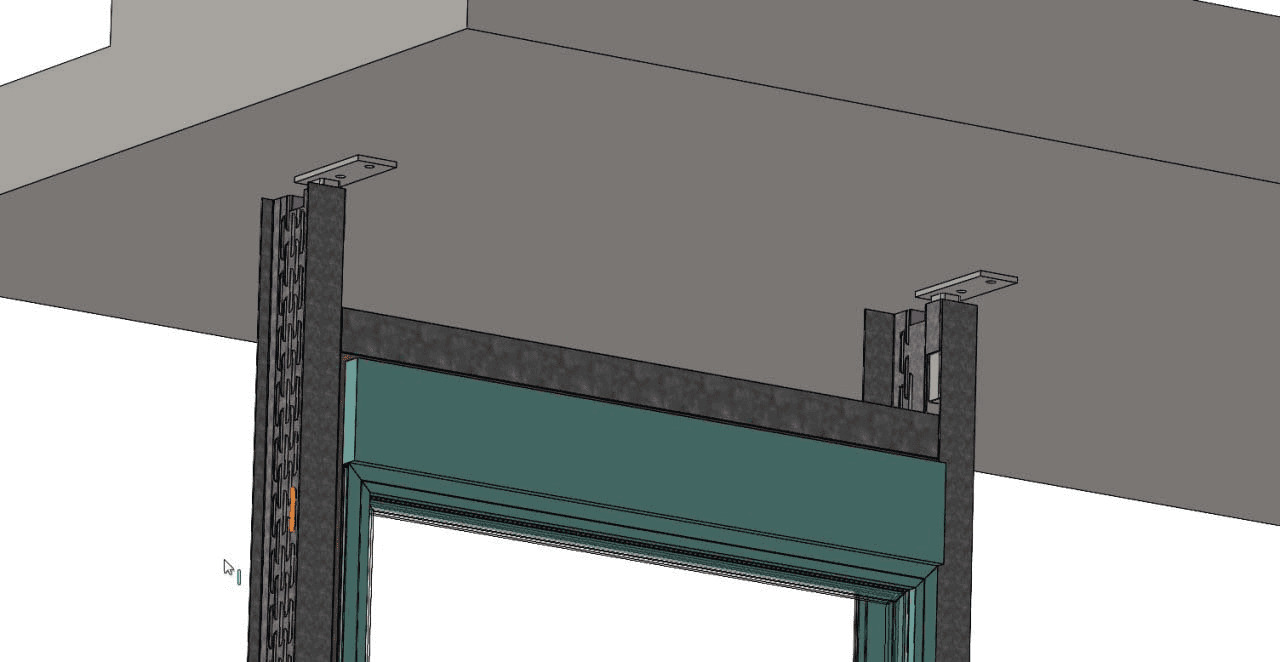

Верхнее крепление

конструктивных элементов

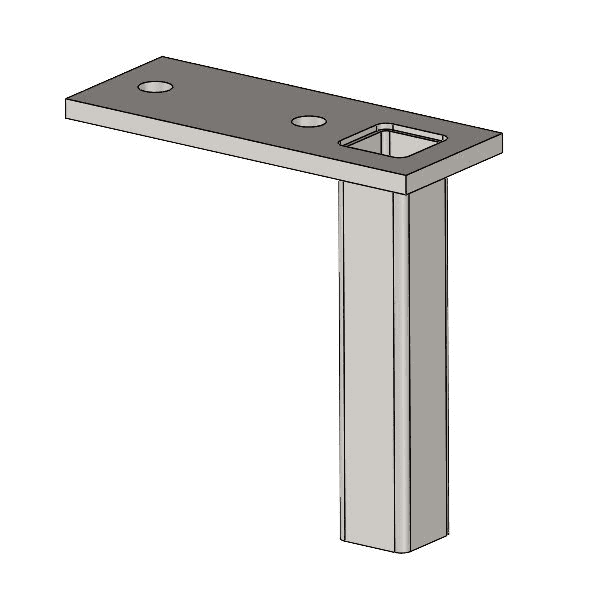

TELEBRACKET

Телескопический монтажный кронштейн для крепления панелей между перекрытиями

TELEBRACKET — это встроенный телескопический кронштейн, обеспечивающий крепление фасадных панелей или прерам между плитами перекрытий при монтаже в железобетонном каркасе. Конструкция допускает вертикальную регулировку и надёжную фиксацию панели по месту без применения сварки и мокрых процессов.

Назначение и область применения

• Используется при встраивании панелей и оконных блоков (прерам) в пространство между перекрытиями (межэтажная установка);

• Обеспечивает регулируемую опору и фиксацию панели или прерамы в проектном положении;

• Устанавливается в заводской узел на торце панели, с возможностью скрытого монтажа;

• Предназначен для применения в системах PanelKIT, PanelCORE, ThermoFRAME, когда используется железобетонный каркас здания.

Конструкция и принцип действия

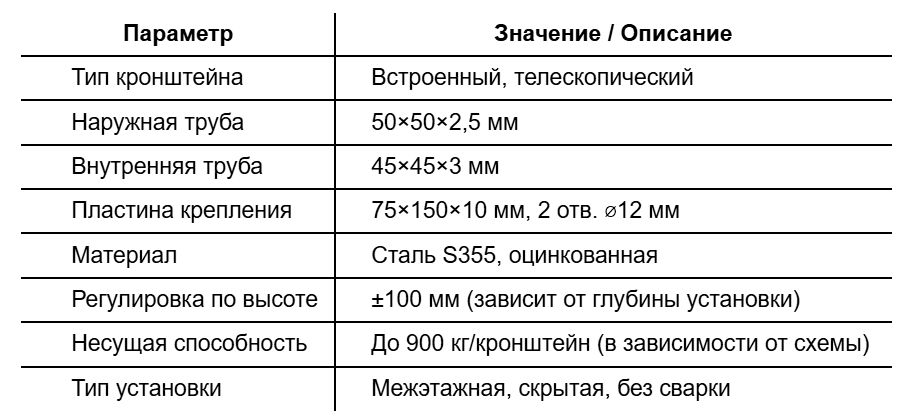

• Кронштейн состоит из двух квадратных труб:

• Наружная — 50×50×2,5 мм

• Внутренняя подвижная — 45×45×3 мм

• Во внутреннюю трубу в верхней части приварена монтажная пластина (толщина 10 мм, ширина 75 мм, длина 150 мм) с двумя отверстиями ⌀12 мм, отступ 35 мм от краёв;

• После установки панели на место, монтажник плавно поднимает или опускает внутренний элемент, добиваясь точного позиционирования;

• Затем пластина крепится к нижней стороне верхнего перекрытия (или к верхней направляющей) с помощью анкерных болтов.

Монтажная схема

1. Заводская установка TELEBRACKET в торец панели или прерамы;

2. Подъём панели на место между перекрытиями;

3. Регулировка по высоте — до достижения проектной отметки;

4. Анкерное крепление монтажной пластины к перекрытию сверху;

5. Завершение монтажа и установка следующей панели / прерамы.

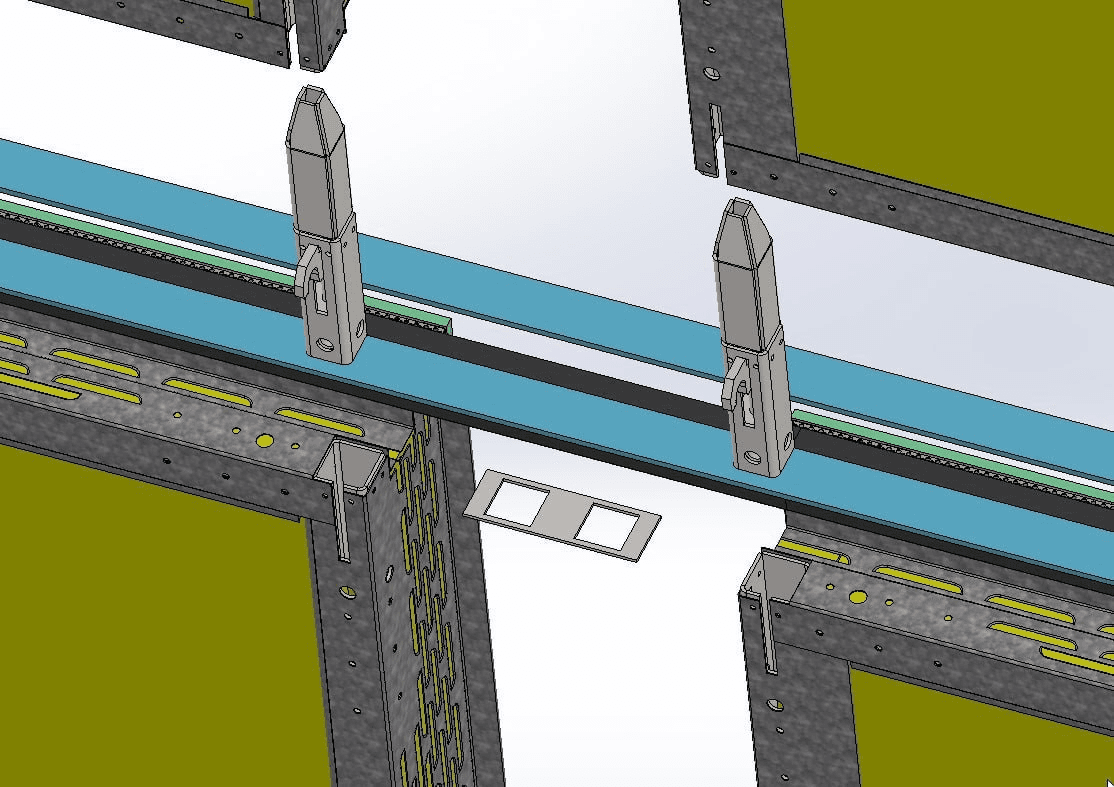

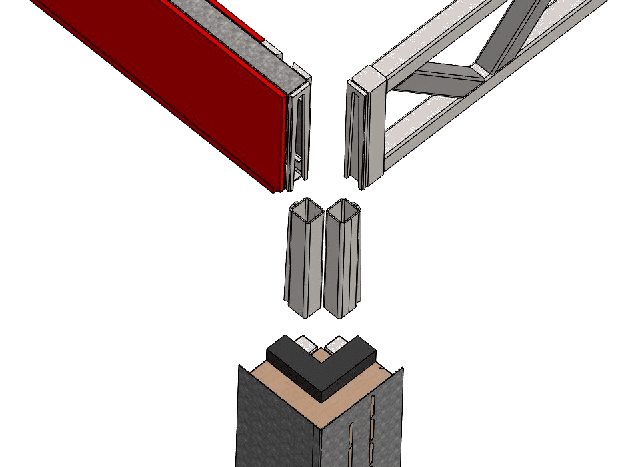

Сборка балка - угловая стойка

на верхних уровнях

Схема установки

плиты перекрытия

VU-коннектор

Преимущества VU-CONNECT:

• Скрытый монтаж — никаких видимых узлов на фасаде или в интерьере.

• Без сварки и мокрых процессов — идеален для индустриализированной сборки.

• Повышенная точность — геометрическая фиксация исключает перекосы.

• Быстрота установки — сборка за секунды без инструмента.

• Разборный узел — подходит для временных конструкций и повторного использования.

Конструктивные особенности:

• Соединение стоек CoreFRAME с плитами перекрытия (например, FloorKIT).

• Стыковка балок и горизонтальных рам.

• Многоэтажные стыки в вертикальных стойках.

Опорный кронштейн (пятка)

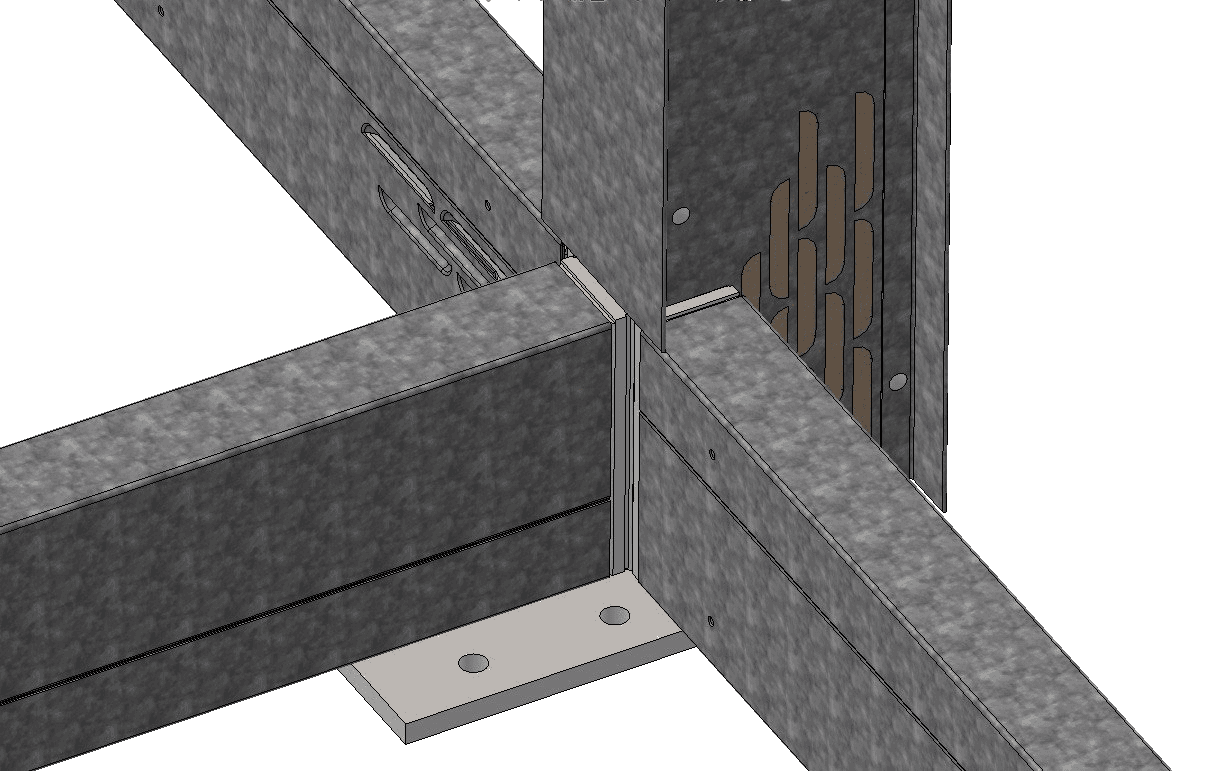

Сборка балака - стойка

на опорном кронштейне

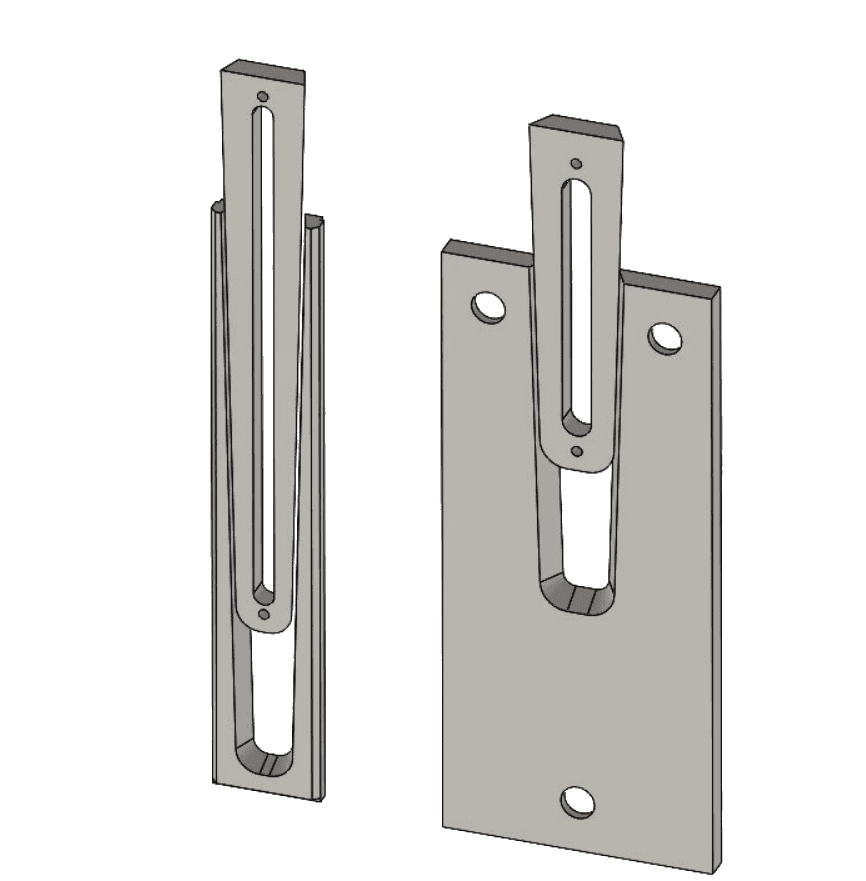

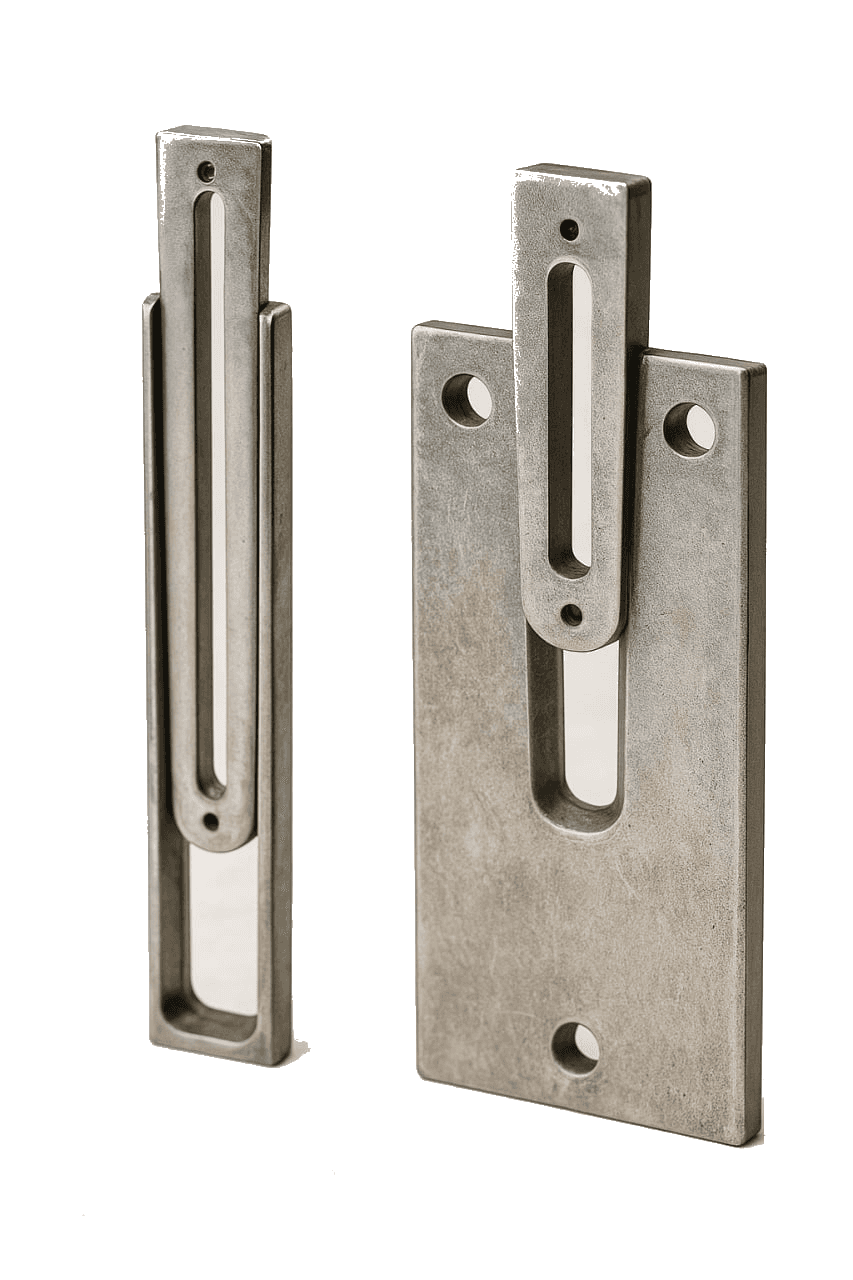

VU-CONNECT

Скрытое соединение “двойной клин — ласточкин хвост”.

Ключевой монтажный элемент системы KARKASYS. Обеспечивает быстрое и надёжное соединение термопрофилей ThermoBEAM в каркасе без использования сварки, болтов или мокрых процессов.

Принцип действия

• Состоит из двух соединительных деталей:

• Нижний элемент (принимающая часть) — фиксируется внутри стойки или балки нижнего уровня.

• Верхний элемент (вставной клин) — входит в паз снизу вверх под собственным весом или при лёгком усилии.

• Геометрия двойного клина с профилем ласточкин хвост обеспечивает:

• Автоматическую центровку при сборке,

• Защиту от смещений и люфтов,

• Повышенную прочность сопряжения.

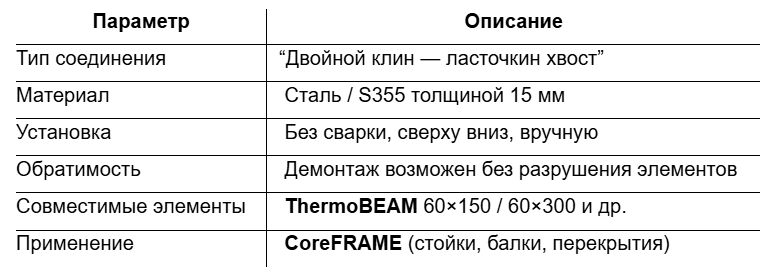

Технические характеристики
