Модульная фасадная система нового поколения
PanelKIT — это запатентованная фасадная система, основанная на принципе панелекомплекта: сборного конструктивного каркаса, который можно утеплить, отделать и установить без необходимости в собственном высокотехнологичном производстве. Система ориентирована на децентрализованное производство, масштабируемость и интеграцию с любой архитектурной средой.

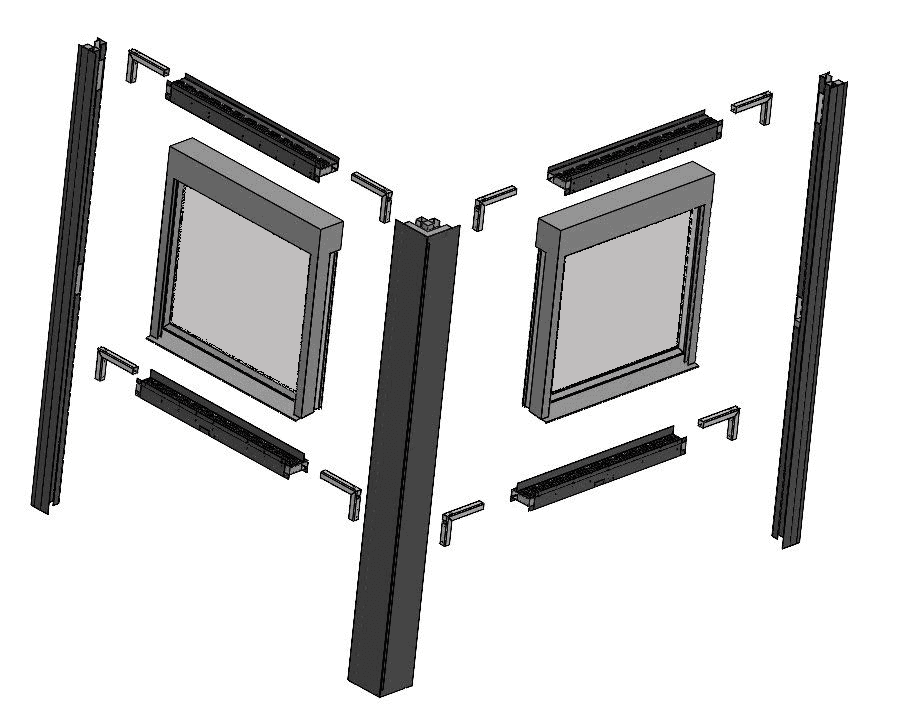

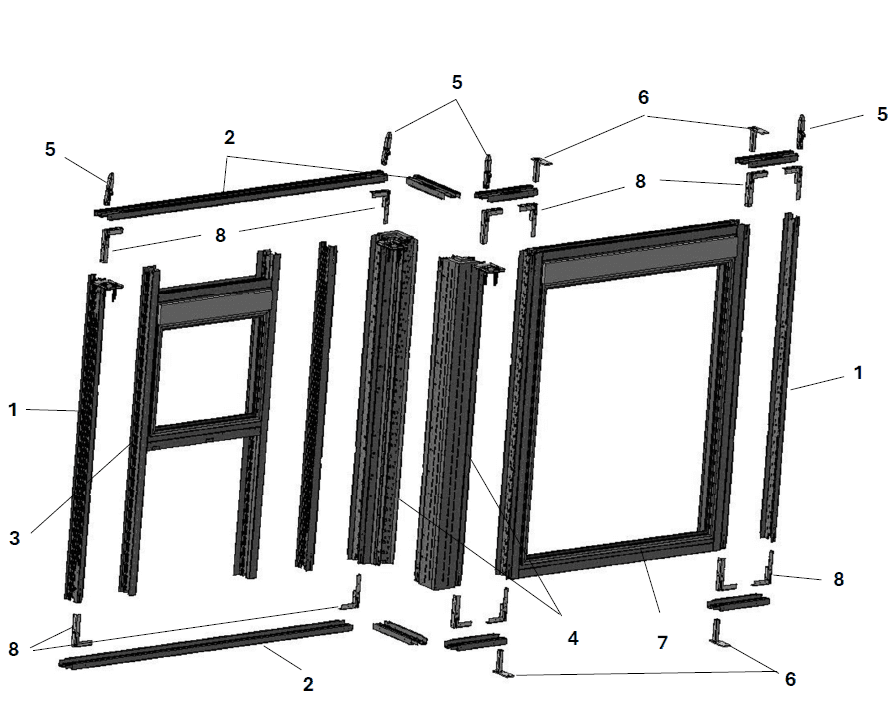

1 - Термопрофиль стоечный
2 - Термопрофиль пазовый
горизонтальный
3,7 - Прерама окон и дверей
4 - Термобалка стойка угловая
5 - Регулировочный кронштейн
6 - Телескопический кронштейн
8 - Кронштейн угловой усилительный

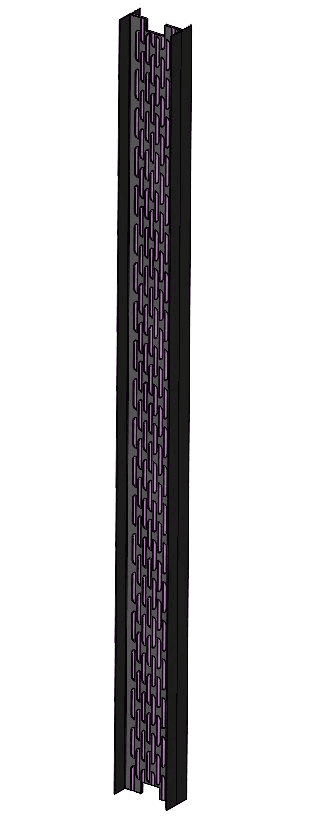

Термопрофиль стоечный
Термопрофиль пазовый
горизонтальный

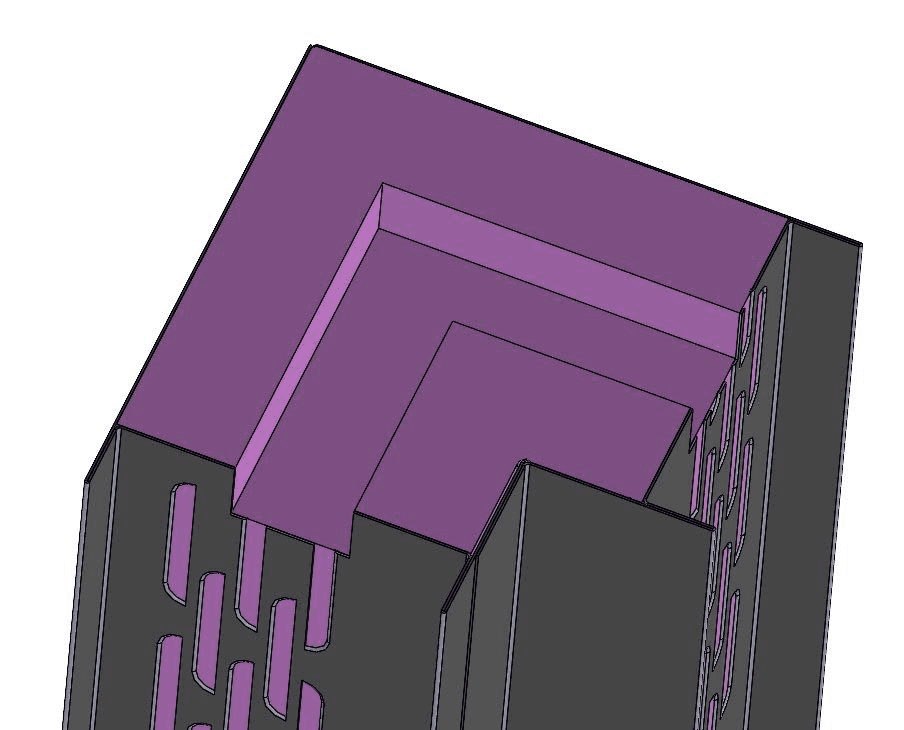

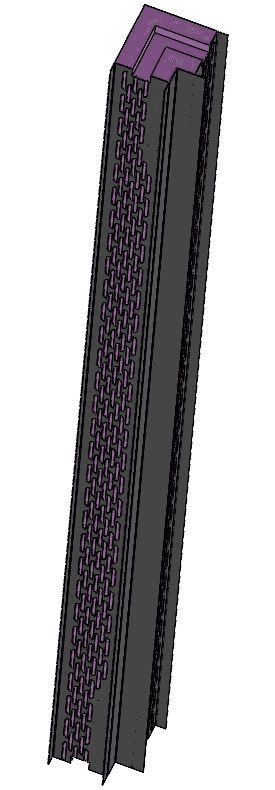

Термобалка стойка угловая
Прерама витраж
Прерама угловая

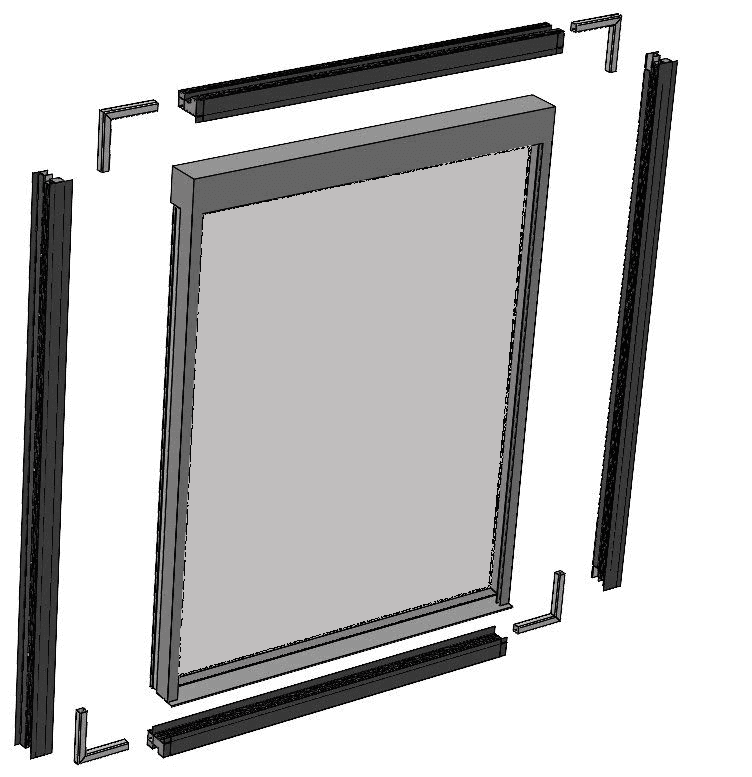

Прерама окно стандарт
Конструктивная система
PanelKIT состоит из следующих элементов:
• Термобалки: стальной замкнутый профиль с термопросечками (“жалюзи”), внутренним армированием и заливкой жёстким ППУ. Обеспечивают несущую способность, тепло- и звукоизоляцию, в том числе и угловые, формирующие внешний и внутренний углы фасада здания.

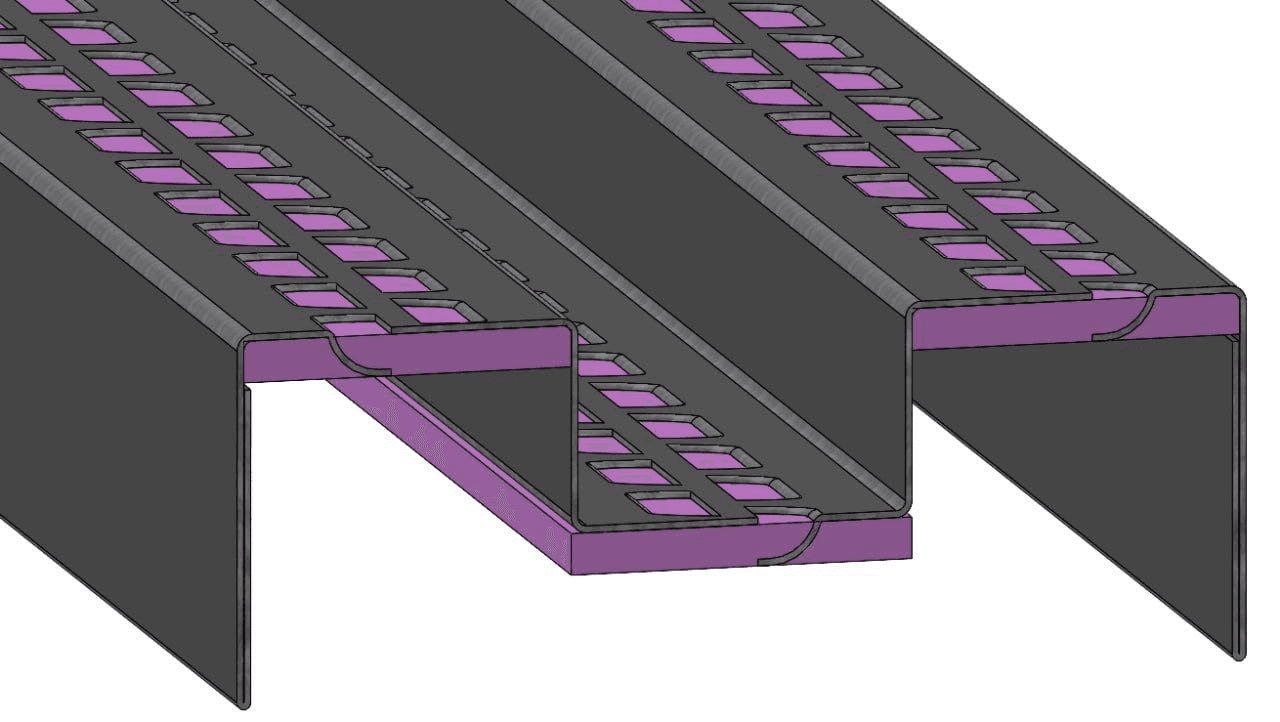

• Термопрофили: перфорированные металлические элементы с терморазрывами, усиливающими жёсткость и уменьшающими теплопроводность.
• Готовые прерамы (окна и двери): интегрируются в каркас без нарушения теплоизоляционного контура.
• Монтажные соединения: угловые элементы, скрытые замки, регулируемые кронштейны HOOK-BRACKET и TELEBRACKET.
Особенности конструкции
• Высокая геометрическая точность и прочность панелей;
• Вариативное размещение окон, дверей, инженерных систем;
• Полная совместимость с оконными системами любых производителей;
• Возможность установки в зданиях с бетонным, стальным или модульным каркасом.
• Комплектация адаптированной подсистемой навесного вентилируемого фасада.
Производственная модель
PanelKIT использует двухступенчатый подход:
1. Централизованное производство термоизолированных элементов и прецизионного каркаса;
2. Локальная сборка: утепление, отделка и монтаж — в мастерской или на строительной площадке.
Форматы поставки
• В собранном виде (готовый каркас);
• В плоской упаковке (flat pack) — для транспортировки и сборки на объекте;
• Индивидуальные размеры и размещение закладных под проект.
Применение и адаптивность
PanelKIT подходит для:
• Жилых, коммерческих и промышленных зданий;
• Модульного и быстровозводимого строительства;
• Реновации и энергоэффективной модернизации;
• Использования в удалённых и труднодоступных регионах.
Система легко адаптируется под любые климатические условия, архитектуру и строительные нормы.
Горизонтальный стык панелей

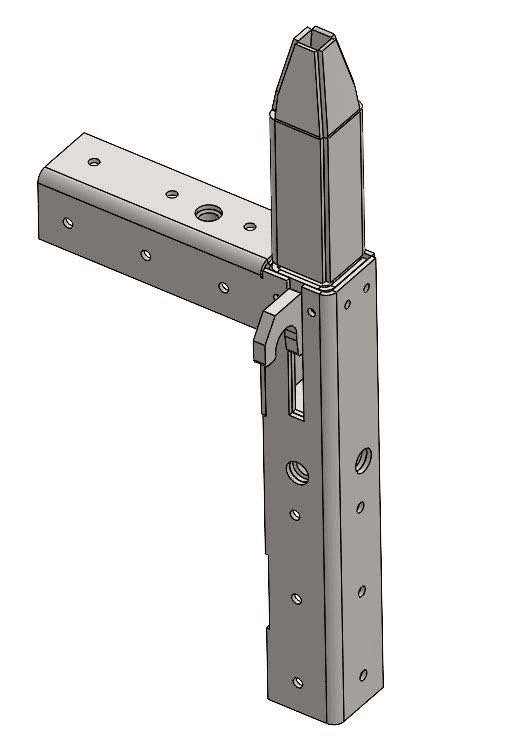

Элементы крепления
Монтаж и соединения

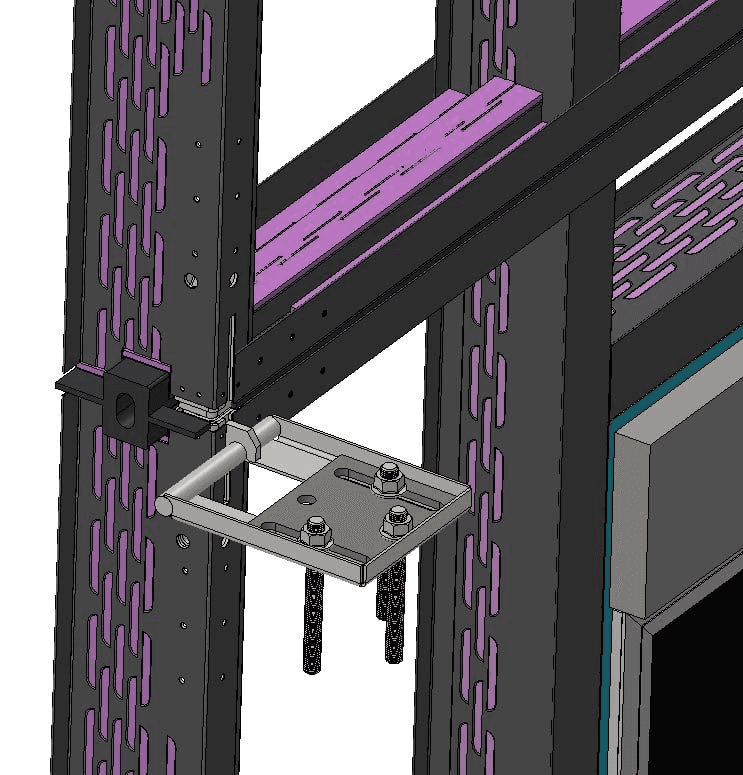

• Навесной монтаж: с помощью регулируемого кронштейна HOOK-BRACKET (анкерится к верхней плите);
• Межэтажный монтаж: с использованием телескопического кронштейна TELEBRACKET;
• В системе CoreFRAME: с помощью соединения шип-паз, в котором пазы формируются в верхней и нижней грани панели, а шипом является несущая балка каркаса здания.
• Без сварки, мокрых процессов и тяжёлого оборудования.
Преимущества PanelKIT
1. Индустриализация без завода — производство возможно в любом регионе;
2. Гибкость отделки — любые утеплители, облицовки и дизайнерские решения;
3. Ускорение сроков — быстрая установка без сложного оборудования;
4. Универсальность — совместим с различными типами несущих конструкций и оконных блоков;
5. Экономия — снижение логистических затрат и трудозатрат;
6. Устойчивость — снижение отходов, поддержка локальных подрядчиков, включение в социальные программы.
