Классическая рама

Несущие термоизолированные оконные и дверные блоки

ThermoFRAME — это сборный пространственный каркас, превращающий окна и двери в полноценные несущие элементы фасада. Он служит теплоизолированным интерфейсом между остеклением и фасадной панелью, обеспечивая точную геометрию, непрерывность теплоизоляционного контура и конструктивную надёжность.

Панорамная рама

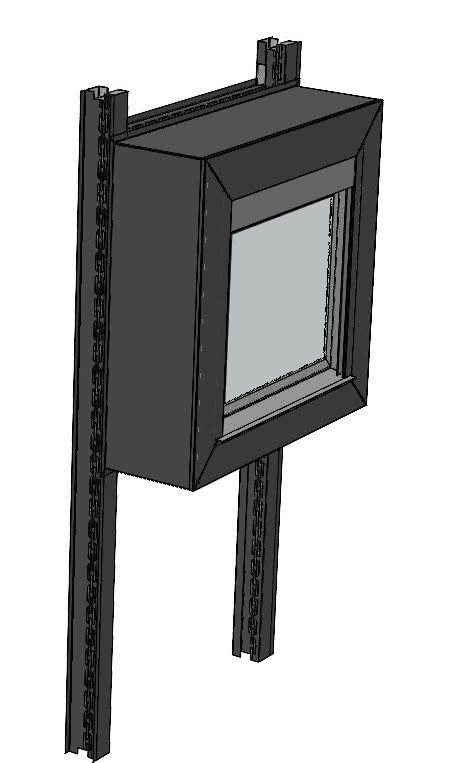

Рама с выносным остеклением

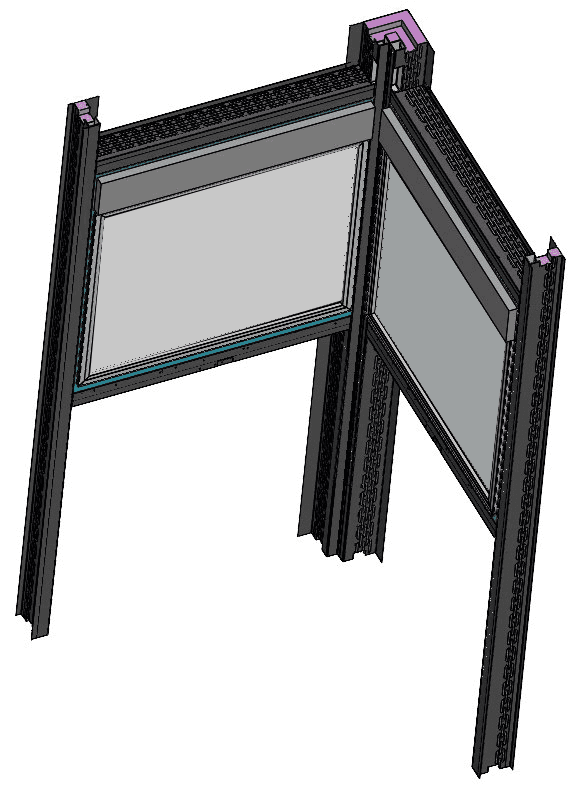

Угловая рама

Ключевые особенности

• Тепло- и звукоизоляция:

Интегрированный полиуретановый утеплитель устраняет периметральные мостики холода.

• Несущая функция:

Конструкция ThermoFRAME позволяет воспринимать нагрузки как от остекления, так и от фасадных элементов, выполняющих ограждающую функцию без достаточной несущей способности.

• Геометрическая точность:

Заводское изготовление обеспечивает высокую точность размеров и допусков при монтаже.

• Конструктивное формирование оконных и дверных узлов: Прерамы ThermoFRAME служат основой для формирования оконных и дверных проёмов, включая прямоугольные, угловые, панорамные и выносные решения, обеспечивая их несущую способность и теплоизоляционную целостность

• Упрощённый монтаж:

Сокращает количество операций на площадке и снижает требования к квалификации монтажников.

Варианты исполнения

1. Классическая рама (для прямоугольных оконных и дверных проёмов)

2. Угловая рама (внутренние и внешние углы остеклённого фасада)

3. Панорамная рама / стоечно-ригельное остекление (для дверей и фасадов с большой площадью остекления)

4. Рама с выносным остеклением (окна, выступающие за плоскость фасада)

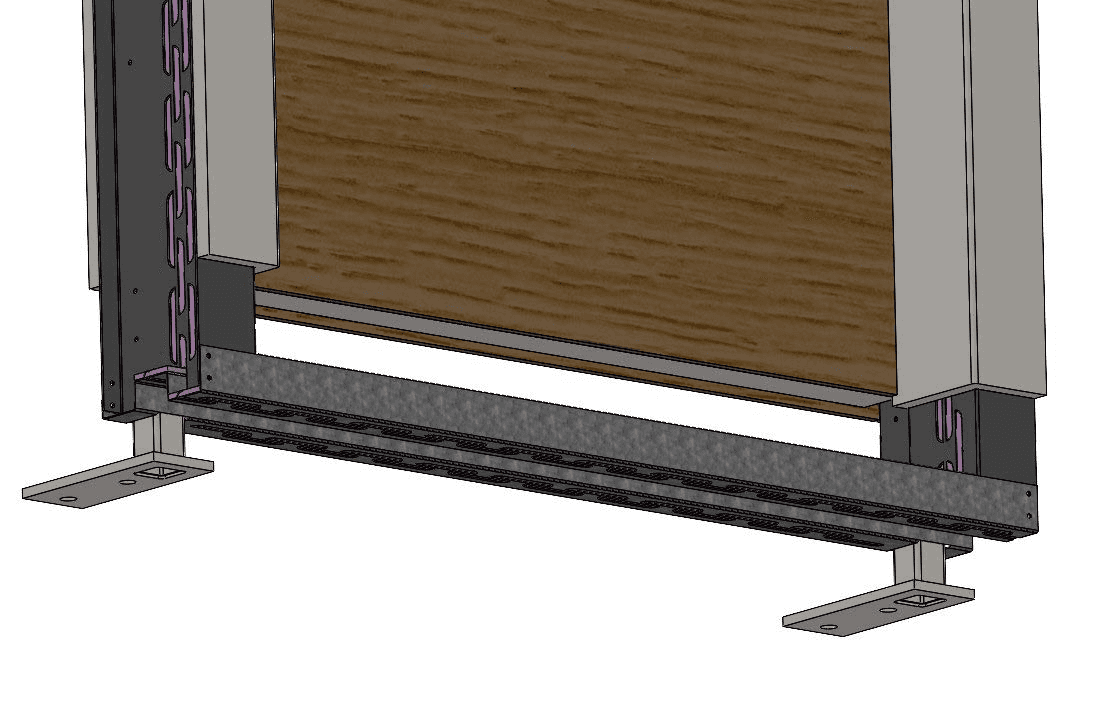

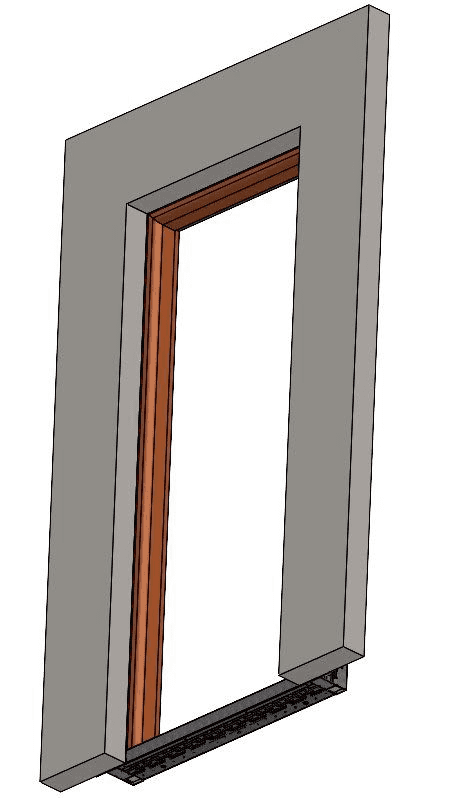

Рама входная

дверь

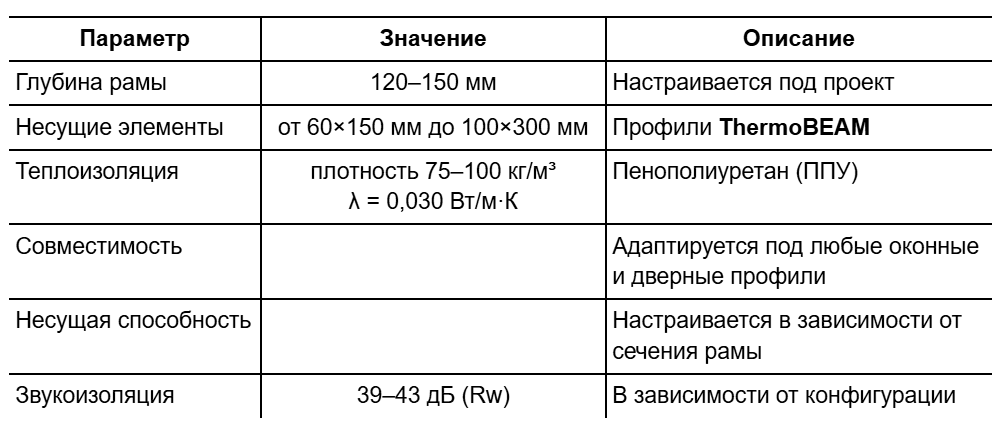

Технические характеристики

Преимущества ThermoFRAME

• Повышение энергоэффективности фасада.

• Снижение трудозатрат на строительной площадке.

• Надёжность при монтаже тяжёлых стеклопакетов.

• Прямое сопряжение с другими компонентами системы KARKASYS (PanelKIT, PanelCORE).

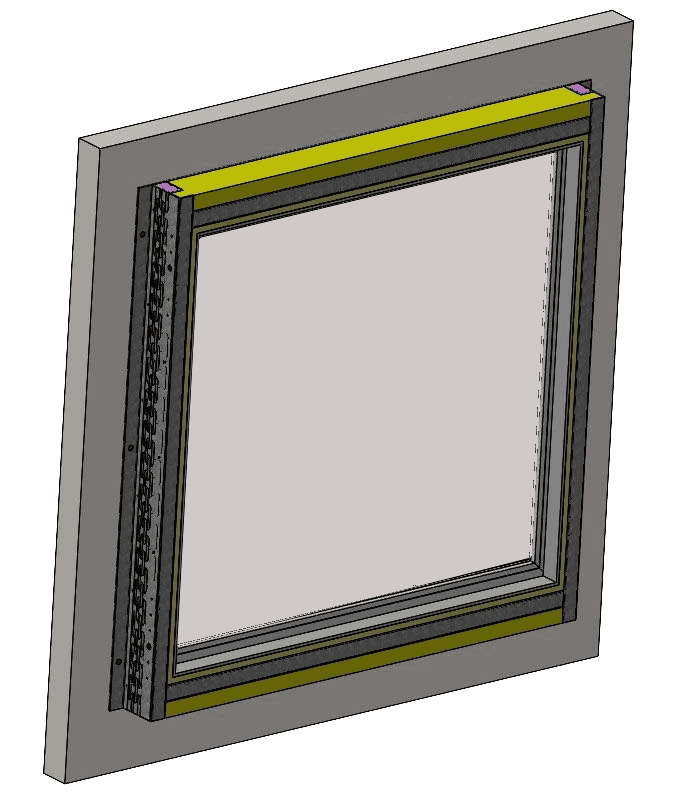

Прерама для установки окон

Для железобетонных

панелей

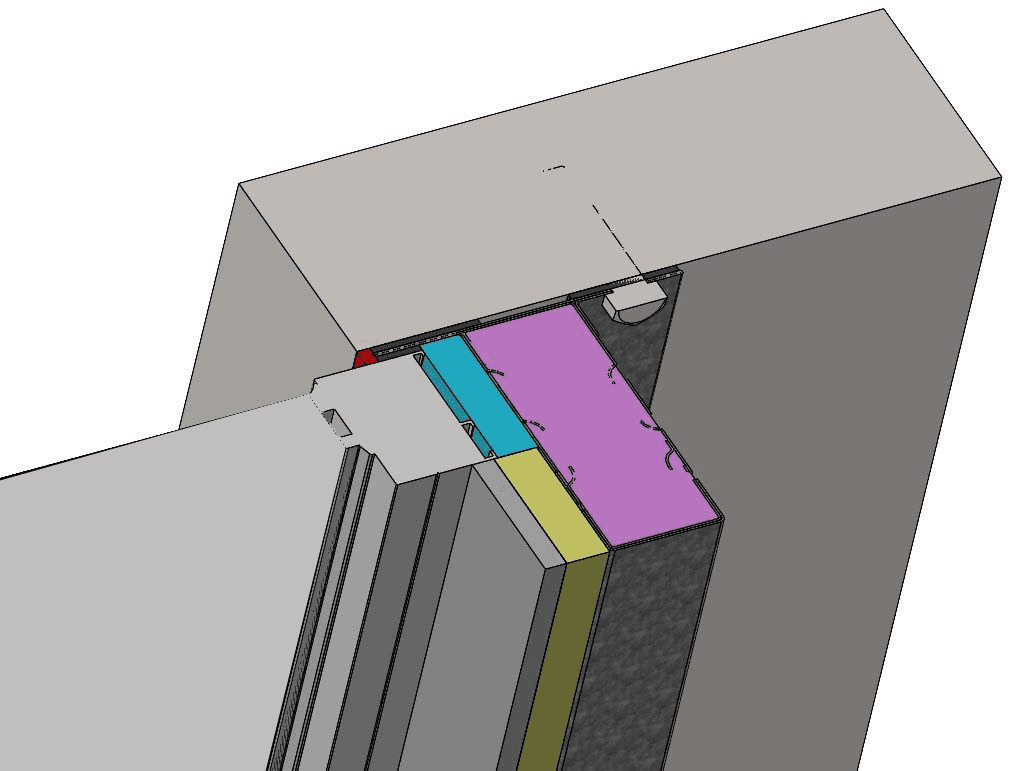

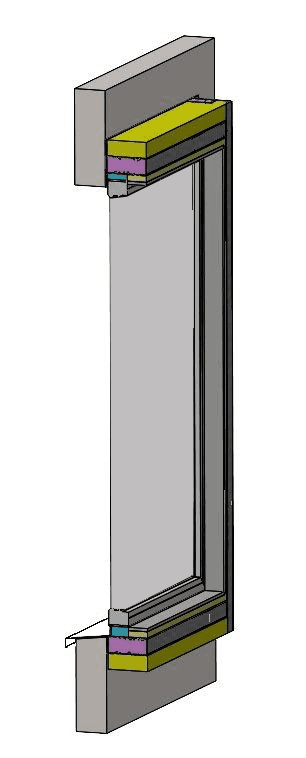

ThermoFRAME RC — это заводская прерама, специально разработанная для установки в проёмы однослойных ж/б панелей. Она формирует точную геометрию оконного или дверного проёма и обеспечивает несущую способность конструкции, тепловую и звуковую изоляцию, а также полную готовность к установке окон или дверей без дополнительных операций на строительной площадке.

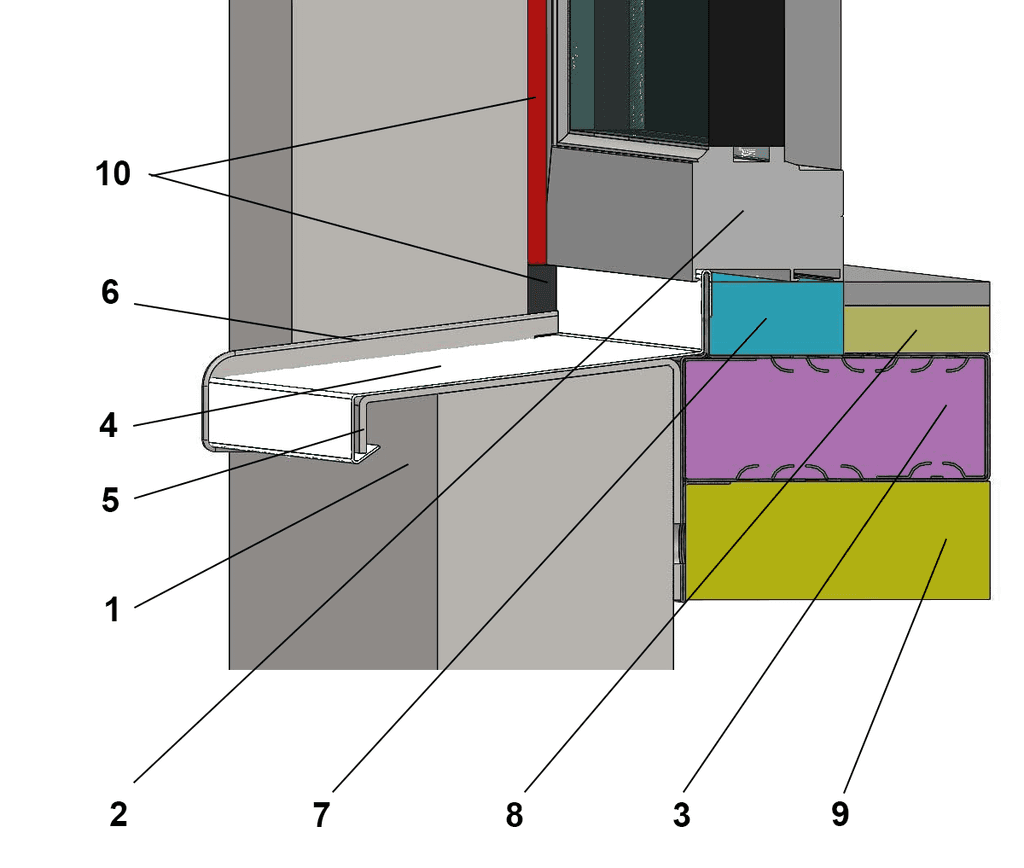

1 - панель бетонная

2 - окно

3 - прерама (термобалка ThermoBEAM)

4 - отлив

5 - кронштейн оконный

6 - заглушка отлива

7 - пена монтажная

8 - внутренняя отделка

9 - утеплитель базальтовый

10 - структурный герметик

Конструкция

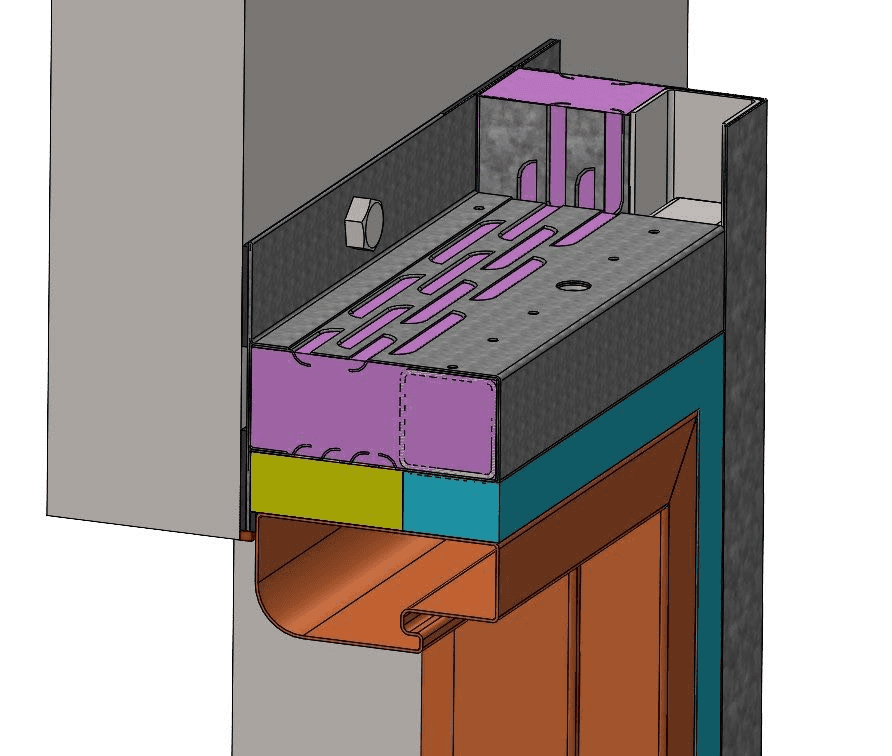

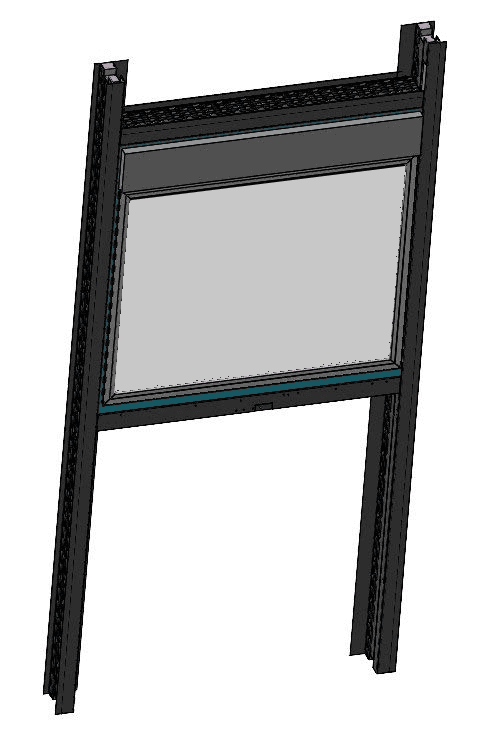

• Прерама включает в себя горизонтальные перемычки и две вертикальные стойки, выполненные из термобалки — замкнутого металлического профиля с перфорацией в виде формованных «жалюзи», расположенных в шахматном порядке, направленных внутрь.

• Внутренняя полость полностью залита ППУ высокого давления (плотность ≥50 кг/м³, σсж = 2 МПа), что устраняет тепловые мосты и повышает звукоизоляцию.

• Крепление к железобетонной панели осуществляется с помощью анкерных болтовых соединений через прокладки из пористой резины.

• Стойки имеют собственную несущую способность, достаточную для восприятия веса остекления, ветровых и эксплуатационных нагрузок.

Тепло- и огнестойкость

Термобалка по всей длине со всех сторон защищена прокладками из базальтовой плиты, что:

• исключает прямой контакт металла

с огнём,

• повышает общую огнестойкость

панели,

• служит дополнительной прослойкой

для тепло- и звукоизоляции.

Готовность к установке окон и дверей

• На заводе в прераму могут быть вмонтированы направляющие, посадочные места под петли, замки, крепёж, в случае, если она используется в качестве дверной коробки.

• Установка окон или дверей осуществляется без доработки проёма, непосредственно на заводе или сразу после монтажа панели на строительной площадке.
